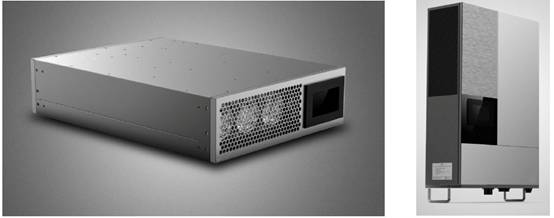

組串式PCS
時間：2018/7/9 10:46:22 瀏覽量：
儲能變流器是儲能系統的核心設備，連接電網、儲能電池，并對連接的各個能源節點實現智能調配。本產品具有寬輸入、小溫升、高效率、輸出穩定，抗震性強等特點。可協助用戶有效的進行能源管理，削峰填谷，平滑負荷，降低用電成本，提高電力系統運行穩定性。
產品特點：
l 適應全球范圍的輸出電壓體制；
l 三電平控制技術，高效率及高電能質量；
l 支持并網和離網運行，并可自由切換；
l 可全功率進行無功補償，諧波小于3%，對電網污染小；
l 智能電池管理，支持多種規格電池接入；
l 全數字控制，提高產品性能，快速滿足定制化需求；
l 完善的保護功能，如過溫保護、短路保護、過載保護、輸入防反接保護，等；
l 多種通信模式可選，支持總線式通信，方便遠程控制；
產品規格：
型號 | FTSPI-30K | FTSPI-60K | FTSPI-120K | FTSPI-300K | ||||
直流側參數 | 電壓范圍 | DC250V～DC750V（DC350~DC750 滿功率） | ||||||
最大電流 | 90A | 180A | 360A | 900A | ||||
通道數 | 1 | 2 | 4 | 8 | ||||
充電方式 | 恒壓、恒流、恒功率，三段式充電 | |||||||
交流并網參數 | 電網類型 | 3P+PE/3P+N+PE（可選） | ||||||
額定功率 | 30kW | 60KW | 120KW | 300KW | ||||
額定電壓 | AC380V/400V/415V/480V | |||||||
最大電流 | 45A | 90A | 180A | 450A | ||||
電壓范圍 | -20%～+10%Un | |||||||
額定頻率 | 50Hz/60Hz | |||||||
頻率范圍 | 額定頻率±3Hz | |||||||
功率因數 | 1 | |||||||
輸出諧波 | ≤3% | |||||||
過載能力 | ≤105%，長期工作 | |||||||
交流離網參數 | 額定功率 | 30kW | 60kW | 120kW | 300kW | |||
額定電壓 | AC380V/400V/415V/480V | |||||||
額定頻率 | 50Hz/60Hz | |||||||
最大電流 | 45A | 90A | 180A | 450A | ||||
電壓精度 | 1% | |||||||
頻率精度 | 0.2Hz | |||||||
負載調整率 | 1% | |||||||
輸出諧波 | 3%@線性滿載 | |||||||
過載能力 | ≤105%，長期工作； （105,125%]，1min； >125%，200ms； | |||||||
通信及管理 | 通信接口 | RS485、CAB、LAN、REPO | ||||||
BMS協議 | ModBus TCP/ModBus RTU | |||||||
整機效率 | 高達97% | |||||||
安裝方式 | 機架式、壁掛式 | 機柜式 | ||||||
隔離方式 | 非隔離 | 隔離 | ||||||
EMC | Class A | |||||||
尺寸mm（W*H*D） | 435*132*675 460*146*745 | 600*1200*800 | 600*1600*800 | 1000*2000*800 | ||||
重量 | 32kg、45kg | 420kg | 660kg | 1200kg | ||||
